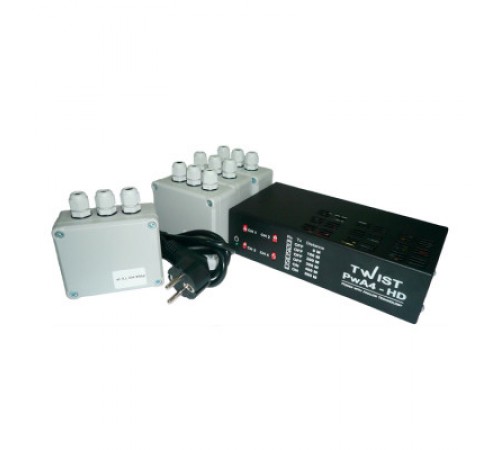

TWIST-PWA4-HD комплект

Комплект підсилювачів для чотириканальної передачі відеосигналу TWIST PwA4-HD використовує технологію PwA для передачі чотирьох чорно-білих або кольорових композитних відеосигналів формату D1, 960H, HD TVI, HD CVI, AHD та живлення відеокамер по кабелю вита пара UTP, FTP, SFTP, ТППЕП та аналогічному на відстань до 500 м.

Технологія PwA дозволяє передавати живлення для віддалених відеокамер по вільним витим парам в одному багатопарному кабелі, разом з відеосигналом. Комплект має вбудовану систему захисту з боку лінії зв'язку від наведеної напруги, викликаної електромагнітними імпульсами високих енергій.

Характеристики


Кількість каналів передачі: 4
Напруга живлення комплекту: ~110-250 В, 50 Гц
Максимальна потужність споживання комплекту від мережі ~220В, 50 Гц (4 камери 12В / 0.5А, дальність 400м): 80Вт
Номінальна вхідна/вихідна напруга відеосигналу: (1 +/-10%) В
Вхідний/вихідний опір (кодер/декодер): 75 Ом
Діапазон робочих частот: 15 Гц - 40 МГц
Нерівномірність частотної характеристики (UTP CAT5E 305м): не більше 3 дБ
Припустимий імпульсний 10/1000 мкс струм розряду в лінії передачі відеосигналу (для кодерів та декодера): 57 А
Вихідна напруга живлення / струм на виході кодера (живлення камери): (12+/-5%) В/0-1А DC
Захист кодерів та декодера за ланцюгами живлення:

Кодерів: коротке замикання
Декодера: >2А

Дальність передачі відеосигналу/живлення: до 500 м
Габаритні розміри:

Плата кодера TWIST PwA HD TX (для встановлення в гермобокс): 65 x 53 x 34 мм
Кодер TWIST PwA HD TX IP (бризкозахищене виконання): 96 x 89 x 43 мм
Декодер TWIST PwA4 HD RX: 210 x 120 x 57 мм
