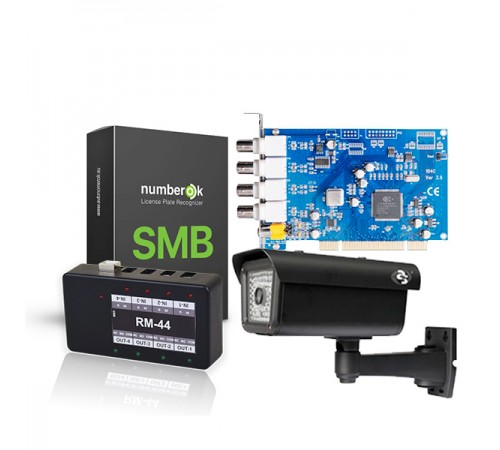

Комплект N.OK-1.4.1 розпізнавання автомобільних номерів

Комплект розпізнавання автомобільних номерів N.OK-1.4.1 включає: ПО-детектор номерних знаків NumberOk SMB1 All, аналогову відеокамеру з роздільною здатністю 550TVL для використання в системах розпізнавання, плату відеореєстрації, модуль керування релейними входами/виходами, 2 роз'єми живлення для відеокамер («мама» та «тато»), монтажну коробку.

ПРИНЦИП РОБОТИ

NumberOk – це програма для розпізнавання номерних знаків у відеопотоках, що працює з відеореєстраторами, платами відеозахоплення Line, IP-відеокамерами, які підтримують функцію передачі даних за допомогою RTSP-потоку.

У комплект N.OK-1.4.1 входять усі необхідні компоненти для створення системи розпізнавання автомобільних номерів. Вам знадобиться лише комп'ютер під керуванням Windows (сервер), з мінімальними вимогами:

процесор: Intel Core i3 4330
відеокарта (інтегрована): OpenGL 2.0
оперативна пам'ять: DDR 4Gb
жорсткий диск: HDD 500Gb
ОС: Windows XP/7/8/10, server 8 (32/64 bit)

За допомогою програмного забезпечення NumberOk SMB здійснюється контроль доступу автотранспорту на територію за часом, датою, контролюється тривалість перебування на території, кількість в'їздів та ін.
Для автоматизації пропускного пункту комплект доповнено модулем RM-44 (БАРБОС), який підключається до комп'ютера за допомогою кабелю USB. Модуль БАРБОС призначений для дистанційного керування виконавчими пристроями – шлагбаум, ворота та ін.
Розпізнавання номерного знака автомобіля відбувається на швидкості до 240 км/год. Швидкість руху машин для коректного розпізнавання обмежена параметрами відеокамери.
Результати розпізнавання зберігаються в базі даних, яка містить:

символи номерних знаків
зображення автомобіля (скриншот кадру з автомобілем)
час фіксації проїзду
напрямок руху автомобіля (в'їзд/виїзд)
номер каналу
номер зони розпізнавання
коментарі.

Додатково можна створювати групи номерів та задавати їм відповідні реакції. Базу даних можна експортувати в csv-формат (Microsoft Excel), також передбачений імпорт БД.
Робота NumberOk спільно з системою відеоспостереження Line:
1) потребує наявність постійного відеоархіву
2) дозволяє при пошуку переглянути не тільки фото, а й відео розпізнаного автомобіля
3) дозволяє переглянути відеоархів, прив'язаний до події.


КОМПЛЕКТАЦІЯ

Програма для розпізнавання автомобільних номерів NumberOk SMB1 All: 1 шт.
Відеокамера AW-CAR40VF для використання в системах розпізнавання автомобільних номерів: 1 шт.
Плата відеореєстрації Line PCI-E 4x25 Hybrid IP: 1 шт.

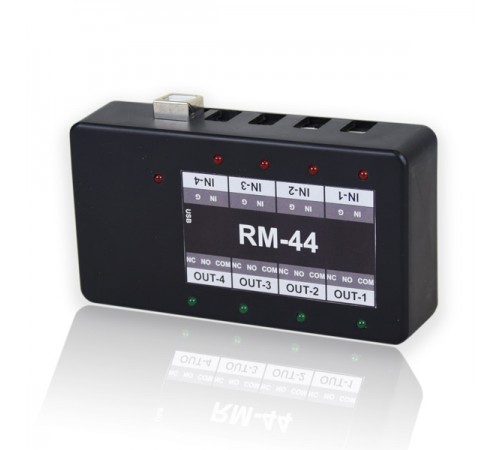

Модуль управління RM-44 (БАРБОС) на 4 релейні виходи та 4 тривожні входи: 1 шт.
Блок живлення BG-122X: 1 шт.
Роз'єм-power під затискач «мама»: 1 шт.

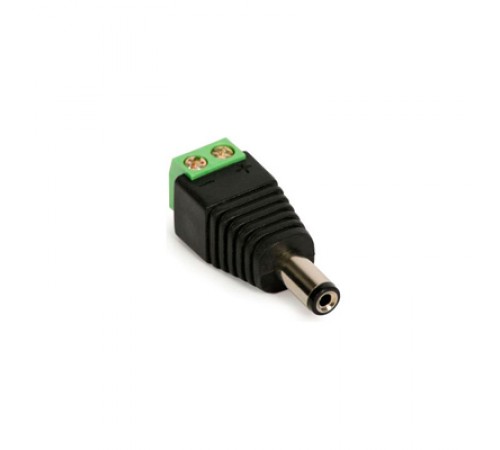

Роз'єм-power під затискач «тато»: 1 шт.

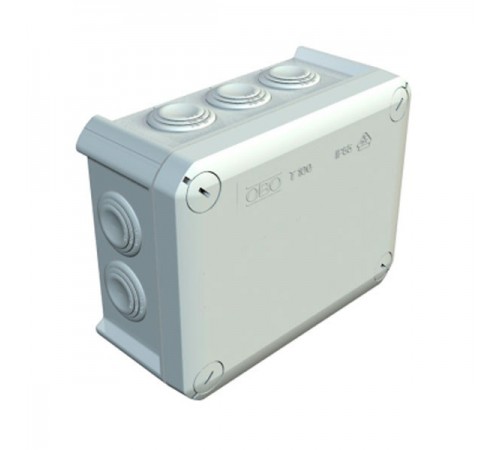

Коробка монтажна 151*117*67 (тип Т100, IP66): 1 шт.


ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ПЗ для розпізнавання автономерів NumberOk SMB1 All

Операційна система: Windows XP/Vista/7/8/10, Windows Server 2000 та вище
Система захисту: електронні ключі
Кількість каналів: 1
Кількість зон розпізнавання: 4
Швидкість 1 відеопотоку: до 8 Мбіт/с
Роздільна здатність 1 відеопотоку: до 3Мп
Швидкість розпізнавання одного кадру: 10-100мс
Номерні знаки країн, що розпізнаються: країни Євросоюзу, СНД, Туреччина, Ізраїль, США, Канада, Мексика, Австралія
Швидкість руху автомобіля: до 240 км/год

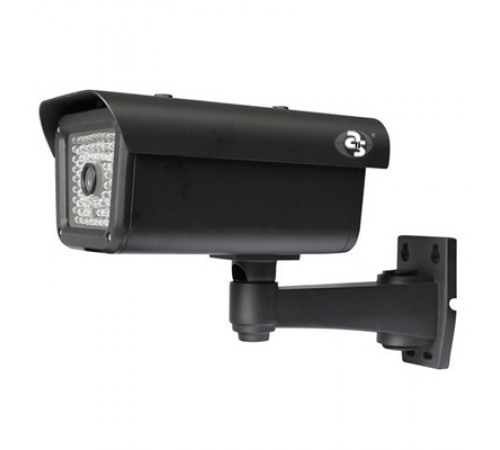

Відеокамера AW-CAR40VF для розпізнавання автономерів

Матриця: 1/3" 760H CCD
Роздільна здатність: 550TVL
Швидкість запису: 30 кадрів за секунду
Фокусна відстань: 9-22 мм
Кут огляду: по горизонталі ~105°, по діагоналі ~113°
ІЧ-підсвічування: 15м
Чутливість: 0Lux
Живлення: DC12V
Швидкість руху автомобіля: 40 км/год


Плата відеореєстрації Line PCI-E 4x25 Hybrid IP


Операційна система: Windows XP / Windows 7 / Windows 2003, 2008 (32 bit та 64 bit)
Кількість каналів: 4 (аналогові та IP)
Швидкість запису: 25 к/с на канал
Компресія відео: H.264/MJPEG
Кількість аудіовходів: 2
Шина: PCI-E
Відеостандарт: PAL/NTSC


РЕКОМЕНДАЦІЇ ЩОДО ВСТАНОВЛЕННЯ КАМЕРИ

1. Нерівність поверхні ±5°.
2. Кут встановлення камери в горизонтальній площині не більше 30°.
3. Кут встановлення камери у вертикальній площині не більше 30°.
4. Ширина номера на екрані не менше 130 пікселів по горизонталі.


ПЕРЕВАГИ

Комплект N.OK-1.4.1 включає всі компоненти для побудови системи розпізнавання автономерів на базі ПЗ NumberOk. Для початку роботи вам лише необхідний комп'ютер під керуванням Windows або сервер.

Перевагою комплекту N.OK-1.4.1 для розпізнавання автомобільних номерів є можливість вирішувати завдання обліку автомотранспорту, контролю проїзду та управління доступом на прохідних, парковках, КПП, закритих котеджних містечках та інших об'єктах.
