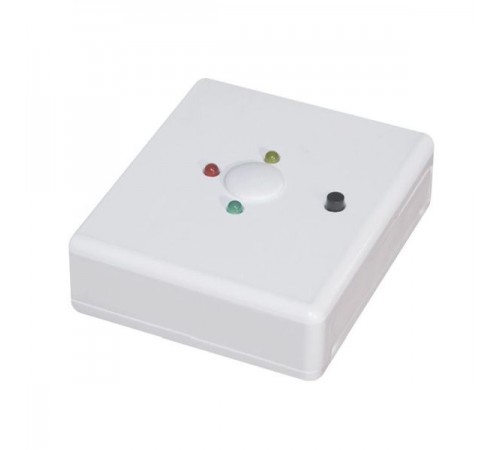

Модуль узгодження шлейфів Артон МУШ-ДЛм

Модуль узгодження шлейфів МУШ-ДЛм призначений для підключення по 2х-дротовому шлейфу сповіщувача пожежного димового лінійного АРТОН-ДЛ до чотирьохдротових охоронно-пожежних приладів (ППК), а також до пожежних ППК зі знакозмінним живленням шлейфу сигналізації.
Компанія-виробник Артон
ПРИЗНАЧЕННЯ

Контролює струм у колі двохдротового сигнального шлейфу і, в залежності від величини струму, змінює стан вихідних ключів для передачі повідомлень «ЧЕРГОВИЙ РЕЖИМ», «ПОЖЕЖА», «НЕСПРАВНІСТЬ» на ППК.


ФУНКЦІОНАЛ МОДУЛЯ


індикація станів «ЧЕРГОВИЙ РЕЖИМ» (зелений колір), «ПОЖЕЖА» (червоний колір), «НЕСПРАВНІСТЬ» (жовтий колір);
формування сигналу «ПОЖЕЖА» зміною величини опору або розривом кола сигнального шлейфу при отриманні сповіщення "ПОЖЕЖА" від сповіщувача «АРТОН-ДЛ»;
формування сигналу «НЕСПРАВНІСТЬ» розривом кола сигнального шлейфу:


при обриві або короткому замиканні в колі двохдротового шлейфу;
при відсутності напруги живлення 12В;
при отриманні сигналу «НЕСПРАВНІСТЬ» від сповіщувача «АРТОН-ДЛ»;


обмеження струму короткого замикання на заданому рівні;
відключення живлення двохдротового шлейфу за допомогою кнопки «Скидання».



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ МУШ-ДЛм

Діапазон вхідних напруг: 10.2 – 13.8 В
Діапазон вихідних напруг в черговому режимі: 9.7 – 13.6 В
Струм короткого замикання в колі двохдротового шлейфу: не більше 20 мА
Струм в колі двохротового шлейфу, що сприймається модулем, як черговий режим роботи: 2 – 5.5 мА
Струм в колі двохротового шлейфу, що сприймається модулем, як «НЕСПРАВНІСТЬ»: не більше 1.8 – не менше 18 мА
Струм в колі двохротового шлейфу, що сприймається модулем, як режим «ПОЖЕЖА»: 7.5 – 16 мА
Струм споживання в черговому режимі: не більше20 мА
Струм споживання при обриві двохдротового шлейфу: не більше 15 мА
Струм споживання при короткому замиканні двохдротового шлейфу: не більше 35 мА
Струм споживання в режимі «ПОЖЕЖА»: не більше 40 мА
Струм споживання від джерела 12В в режимі короткого замикання двохдротового шлейфу: не більше 35 мА
Макс. напруга, що комутується вихідними ключами: 30 В
Макс. струм комутований вихідними ключами: 30 мА
Опір відкритих вихідних ключів: не більше 50 Ом
Опір закритих вихідних ключів: не менше 100 Ом
Габаритні розміри: 65 х 55 х20 мм
Діапазон робочих температур: від +1 до +40°С
Маса: 50 г
