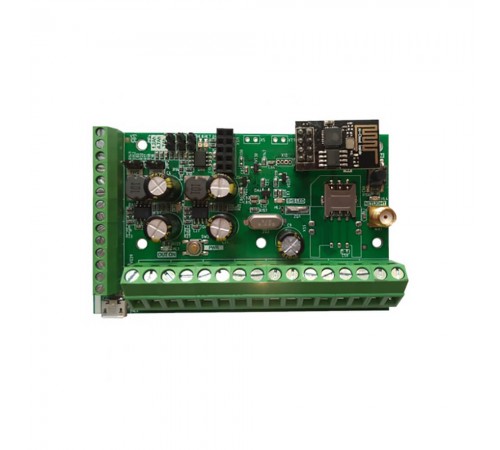

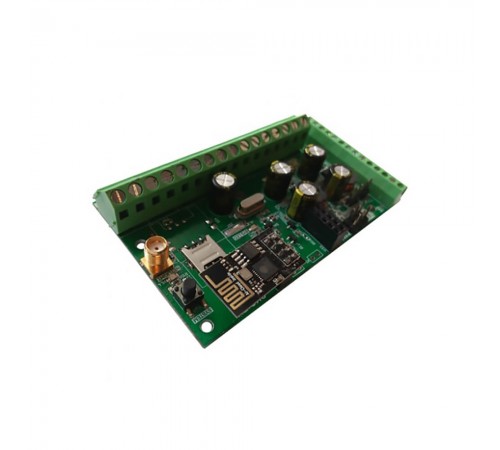

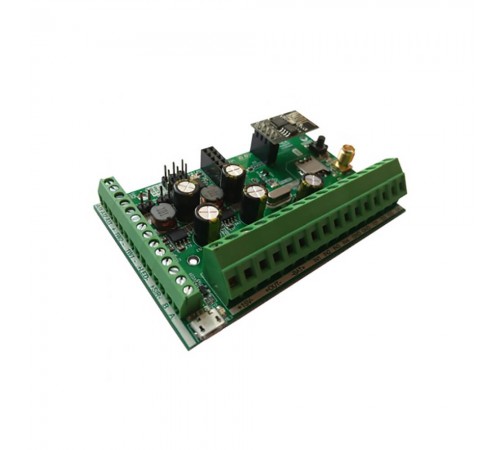

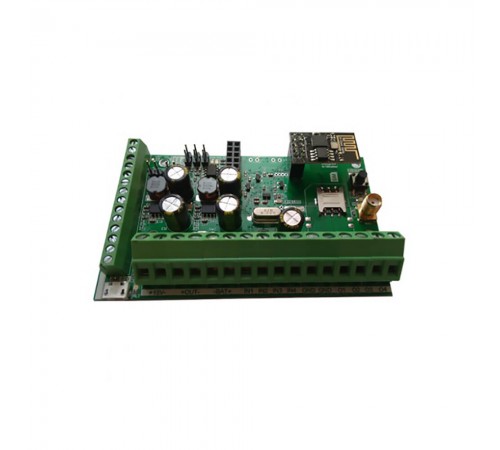

GSM-сигналізація з Wi-Fi ОКО-EXW

Багатофункціональний GSM-контролер ОКО-EXW з додатковим каналом передачі даних WiFi.


Призначення

ОКО-EXW застосовується для дистанційного контролю та керування на стаціонарних об'єктах (офіс, будинок, квартира, дача, гараж, склад, кіоск тощо), виконуючи одночасно ряд функцій:


ППКО: охорона автономна, ПЦС;
системи автоматики: робота за сценарієм для керування системами поливу, опалення,освітлення та ін.;
пасивного захисту: імітація присутності;
контроль доступу;
контроль температури та інші.


Принцип роботи

У разі виникнення тривоги на об'єкті пристрій виконує послідовно тривожний дзвінок та/або SMS-сповіщення на телефони користувачів в залежності від налаштувань груп та сповіщень, у разі необхідності вмикає вихід «Сирена» на запрограмований час. При зникненні та відновленні живлення 220В та при використанні резервного акумулятора відбувається SMS-сповіщення на користувачів.


За допомогою користувацьких виходів можна здійснювати дистанційне керування, наприклад, автоматикою воріт, електрозамком, побутовими приладами (обігрівач, насос, роутер тощо),використовуючи мобільний телефон (за допомогою тонових команд в режимі голосового з'єднання, SMS-команд або через умовно-безкоштовний мобільний застосунок під Android або iOS). Контролер підтримує роботу виходів за розкладом до 8 сценаріїв.


Функціональні можливості

Два канали передачі даних:

GPRS/GSM
WiFi


До 56 конфігурованих зон/входів:

до 4/8 входів/зон на основній платі, програмовані
до 32 при використанні модулів розширення з можливістю виносу
до 16 бездротових датчиків та/або брелоків ОКО з використанням TRX-PRO
до 8 охоронних груп
4 типи охоронних шлейфів
незалежні налаштування режимів дротових входів: оповіщення при спрацюванні/відновленні, режим «тихий», «цілодобовий», «прохідний», затримка спрацювання


Три аналогові входи до 30В
Вхід «Тампер»
До 68 конфігурованих виходів:

до 4 виходів на основній платі, програмовані
до 32 при використанні модулів розширення
до 32 радіоканалів з використанням TRX-PRO, чотириканальними радіореле OKO-RF4R, радіорозетки типу Expert, радіосирена
дротові виходи типу відкритий колектор
термостатування
робота за розкладом
імітація присутності
реакція на спрацювання певної охоронної групи, входу або зчитування запрограмованого ключа доступу Touch Memory / proximity cards


Інформаційний вихід «Світлодіод»
Вихід «Сирена»
Інтерфейси:

RS485 для під’єднання клавіатур OKO-KBM та модулів розширення
1-wire для контролю доступу, керування виходами та станом охорони
1-wire для підключення до 8 датчиків температури DS1820


Гармонізоване керування виходами:

До 2 клавіатур OKO-KBМ
Touch Memory або proximity cards (при використанні зчитувача)
DTMF
SMS
умовно-безкоштовним мобільним застосунком для Android, IOS
програма OKO-ONLINE


Кількість користувачів - 8
Голосові сповіщення – до 20
Гармонізоване керування станом охорони:

клавіатури OKO-KBМ (до 2 шт.)
Touch Memory 1990 або Proximity картки/брелоки (при використанні зчитувача)
окремий вхід «ввімкнення/вимкнення охорони»
радіобрелок (при використанні TRX-PRO)
DTMF команди
SMS-команди
умовно-безкоштовний мобільний застосунок для Android, IOS
окремі коди доступу для адміністратора контролеру, «зняттям з охорони під примусом», постановка/зняття
оповіщення при спробі підбору коду доступу
«тиха» постановка в охорону
заборона на керування з «чужого номеру»
до 8 користувачів з незалежним налаштуванням щодо керування станом охорони, кодами, звітами, оповіщеннями
оповіщення про порушену зону при постановці та/або заборону постановки
затримка постановки на охорону
затримка тривоги


Сповіщення при тривозі: дзвінки, SMS, мобільні застосунки, сервер
Сповіщення при зникненні та відновленні 220В
Оповіщення при ввімкненні/вимкненні охорони
SMS-звіт про стан пристрою
Anti-jamming: при виявленні «глушіння» сигналу GSM контролер може подавати оповіщення короткими сигналами сирени, та передавати подію на сервер. При використанні серверу/Android застосунку - контроль зв’язку
Історія: збереження подій в хмарному (cloud) сервісі з буфером в контролері до 16 подій, моніторинг (в тому числі інженерної інформації) через конфігуратор (USB-під’єднання, TCP/IP віддалене підключення), Android застосунок
Функціональний контролер резервування живлення:

заряд/розряд АКБ
вибір струму заряду АКБ
індикація заряду АКБ, наявність напруги на виході, наявність напруги на вході


Оповіщення про наявність 220В, належність до однієї з 8 груп
Перевірка балансу SIM-картки через USSD-запит: автоматично та по запиту
Основні налаштування виконуються клавіатурами OKO-KBМ та/або SMS-командами, розширені – програма-конфігуратор через підключення USB або віддалене TCP з’єднання
Оновлення ПЗ: віддалене через GPRS (FOTA) або підключення USB (MSD)
До 24 датчиків вимірювання температури:

до 8 зовнішніх дротових адресних датчиків температури DS1820
до 16 радіо-датчиків температури при використанні TRX-PRO
незалежні пороги оповіщення та термостатування





Технічні характеристики ОКО-EXW


Кількість дротових зон: 4 (до 8 при параметричному шлейфі)


Кількість термодатчиків: 8 (DS1820)


Кількість радіозон з радіочастиною (тілько за підключення TRX-PRO): 16


Кількість виходів користувача: 4


Кількість користувачів: 8


Тип датчиків, що підключаються: контактні / OKO на 433 МГц


Робочий частотний діапазон: GSM (850/900/1800/1900 МГц) WiFi (2400 MГц)


Спосіб постановки на охорону: вхід / дзвінок / DTMF / SMS / IButton / Android / iOS


Спосіб оповіщення: дзвінок / SMS / застосунок


Спосіб передачі даних: GPRS / EDGE / Wi-Fi


Спосіб налаштування: SMS, USB/FTP ПЗ «Конфігуратор»


Оновлення ПЗ користувачем: GPRS, USB


Напруга живлення: +15 В...+18 В


Струм споживання в очікуванні: 50 мА


Струм споживання при з'єднанні: 200 мА


Контролер заряду АКБ: є


Струм споживання при заряді АКБ: 900 мА


Робоча температура: від -20°С до +50°С


Розміри: 95х58х20 мм
