Магнітоконтактний оповіщувач U-Prox WDC mini

Бездротовий магнітоконтактний оповіщувач U-Prox WDC mini призначений для контролю стану конструктивних елементів на відчинення або зсув з метою виявлення спроби проникнення в приміщення і для видачі повідомлення про тривогу в центр охоронної сигналізації U-Prox MP center
Бренд: ITV.
ФУНКЦІОНАЛ U-Prox WDC mini

868,0 ... 868,6 МГц, дальність - до 2000 м на відкритому просторі, кілька каналів для резервування.
1 геркон.
Елемент живлення - літієва батарея CR2, до 5-ти років роботи на одному елементі живлення.
Впевнена робота на металевих дверях.
Простий і зручний монтаж, надійне кріплення.
Доступний у трьох кольорах.

ХАРАКТЕРИСТИКИ U-Prox WDC mini

Межа спрацьовування геркона: 7-15 мм.
Максимальна кількість спрацьовувань: не менше 1 000 000.
Бездротовий інтерфейс ISM, до 2000 м: 868,0...868,6 МГц.
Живлення (літієва батарея входить до комплекту): батарея CR2, 3В.

споживання в черговому режимі: не більше 2 мкА;
споживання під час передачі: не більше 45 мА;
термін роботи: до 5 років.


Стійкість до Е/М поля: 8 В/м.
Діапазон робочих температур: від -20°С до +50°С.

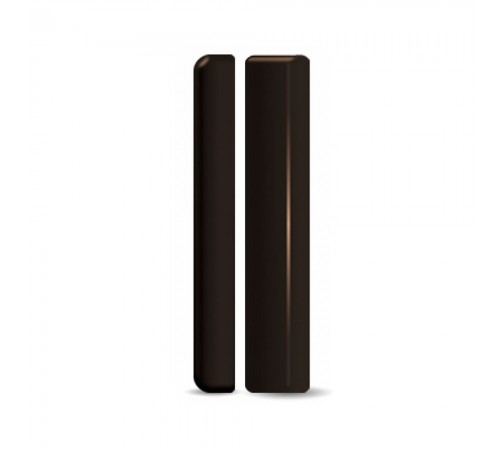

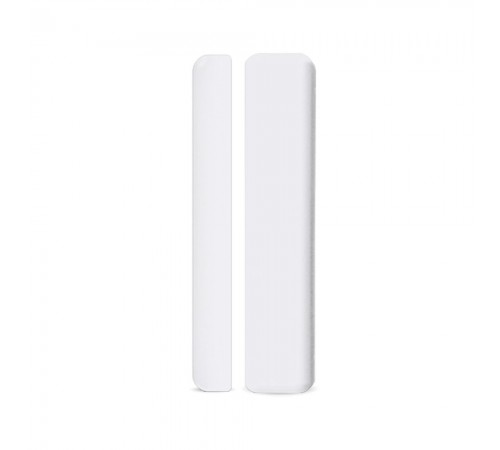

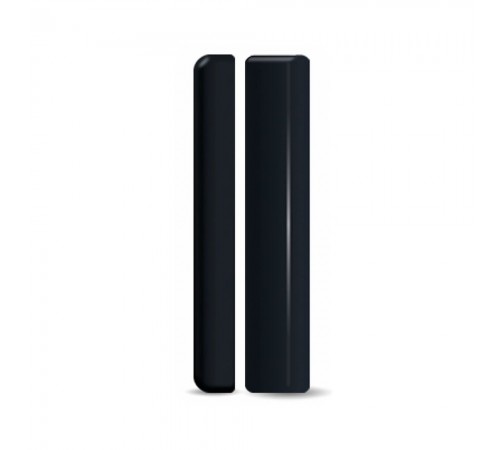

Колір корпусу: білий, темно-коричневий, чорний.
Габаритні розміри:

оповіщувача (датчика): 85 х 18.5 х 17.6 мм;
магніту: 85 х 11 х 6 мм.


Вага: 56 г.

КОНСТРУКЦІЯ ПРИЛАДУ U-Prox WDC mini

Нижня пластина корпусу магніту.
Кришка корпусу магніту.
Неодимовий магніт.
Нижня пластина корпусу оповіщувача.
Верхня кришка корпусу і капсула з пристроєм.
Світлодіодний індикатор.
Тампер-контакт.
Елемент живлення (батарея CR2).
Кнопка ввімкнення/вимикання.

ВСТАНОВЛЕННЯ І ПІДКЛЮЧЕННЯ U-Prox WDC mini
Розміщувати сигналізатор потрібно на відстані не більше 2 м від центру охорони U-Prox MP center. Реєстрація відбувається на мінімально можливій потужності, щоб уникнути впливу сусідніх систем, можливо настроюваних поруч
Рекомендується виконувати монтаж в наступній послідовності:

Вибір місця встановлення з оптимальним сигналом за допомогою застосунка U-Prox Setup.
Прилад не можна розміщувати:

На вулиці або в приміщеннях з неприпустимою вологістю і температурою.
У місцях з високим рівнем радіоперешкод.
Поблизу предметів, які можуть викликати затухання або екранування радіосигналу (метал, дзеркала й тощо).
На відстані ближче 1 м від центру охорони.


Монтаж магніту.
Встановлення нижньої пластини оповіщувача.
Встановлення приладу.
