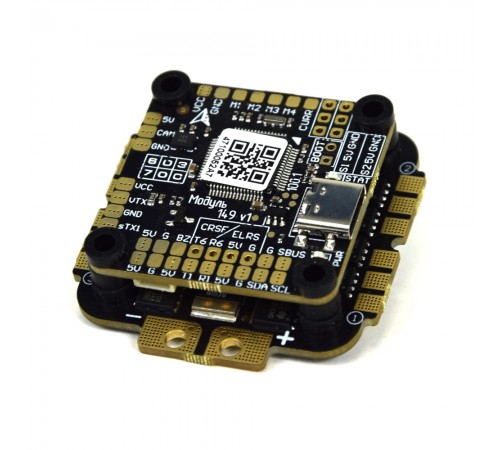

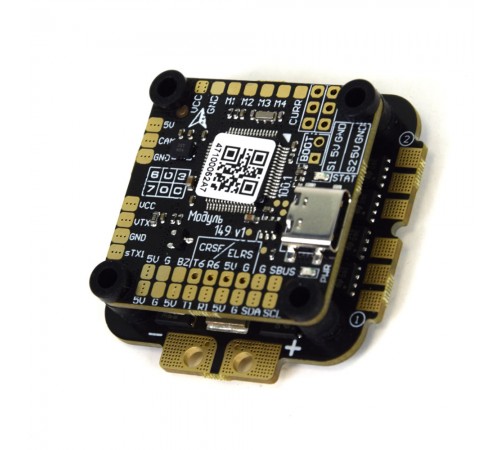

Політний стек Галичина v1 комплект

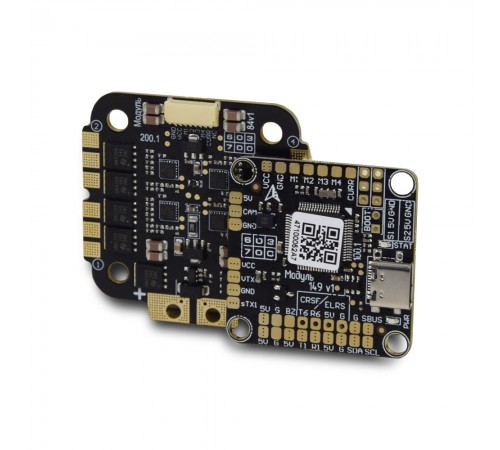

Політний стек Галичина v1 — це комплект електронних пристроїв, що забезпечують стабільне та ефективне керування квадрокоптером. Він складається з двох компонентів: електронного регулятора обертів Франківськ v1 та політного контролера Львів v1.
Електронний регулятор обертів Франківськ v1 забезпечує плавне керування моторами квадрокоптера. Сумісний з акумуляторами Li-Ion/Li-Pol 3-6S. Має струм до 55А (65А короткочасно). Обладнаний датчиком струму до 132А для точного моніторингу енергоспоживання. Прошивається через BLHeli_S з цільовою платформою J_H_50. Має компактні розміри 45 x 45 мм з монтажними отворами 30.5 x 30.5 мм, придатними для стандартного кріплення. Підтримує протоколи роботи DSHOT300/600 і має роз'єми JST-SH 8 pin для зручного підключення.
Політний контролер Львів v1 являє собою основу для керування і стабілізації квадрокоптера. Оснащений процесором STM32F405RGT6 з тактовою частотою 168 МГц і гіроскопом/акселерометром ВМІ270 з максимальною частотою 8 кГц. Має вбудований OSD Betaflight на мікросхемі AT7456 для відображення інформації про політ. Включає барометр DPS310 для більш точного вимірювання висоти. Живлення також підтримується від акумуляторів Li-Ion/Li-Pol 3-6S. Сумісний з різними прошивками, включно з Betaflight і INAV, з цільовою платформою TFCvl_1, що забезпечує широкі можливості налаштування. Монтаж приймача TBS Crossfire/ELRS можливий прямо на плату, що спрощує процес встановлення.
Для отримання навчання з керування безпілотними літальними апаратами, будь ласка, звертайтеся до сертифікованих інструкторів.
Переваги політного стека Галичина v1:


Висока продуктивність і надійність: Компоненти стека оснащені передовими технологіями та потужними процесорами, що забезпечують стабільне й ефективне керування квадрокоптером.


Широкий вибір налаштувань: Польотний контролер підтримує різні прошивки, що дає змогу користувачеві обирати оптимальний варіант для своїх потреб і вподобань. Це забезпечує гнучкість і зручність у налаштуванні системи.


Компактний і зручний дизайн: Усі компоненти стека мають компактні розміри та сумісні зі стандартними кріпленнями, що спрощує встановлення на квадрокоптері та забезпечує мінімальний вплив на загальну вагу й розміри апарата.


Підтримка різних типів акумуляторів: Електронний регулятор обертів підтримує роботу з акумуляторами Li-Ion/Li-Pol напругою від 3 до 6S, що забезпечує більшу гнучкість у виборі джерела живлення для квадрокоптера.


Технічні характеристики:
Політний контролер "Львів v1"

МК: STM32F405RGT6 (168МГц)
Гіроскоп/акселерометр: BMI270 (3,2 кГц макс)
OSD: Betaflight OSD (на м/с AT7456)
Барометр: DPS310
Blackbox: 16Mb Flash
Живлення: 3-6S LiIon/LiPo
Розміри: 36*36мм
Монтажні отвори: 30.5*30.5мм, M3
Вхід датчику струму (СURR): Так
Виходи для ESC: 4шт (M1-M4, PWM, DSHOT)
Серво виходи: 2шт (S1, S2)
BEC: 5V 3А (дозволяється живлення сервоприводу)
Прошивка: Betaflight, INAV (target: Module149 (STM32F405), завантажується на сторінці проекту в github)

Електронний регулятор обертів "Франківськ v1"

Живлення: 3-6S LiIon/LiPo
Струм: 55А (65 короткочасно)
Датчик струму: Так, до 132 А
Прошивка: BLHeli_S, target: J_H_50
BEC: Ні
Розміри: 45*45мм
Монтажні отвори: 30.5*30.5мм, M3
Протоколи роботи: DSHOT300/600
Роз'єм для підключення: JST-SH 8 pin
LOW ESR конденсатор: Так
Монтажні отвори: 30.5*30.5мм, M3
Роз'єм живлення: ХТ-60

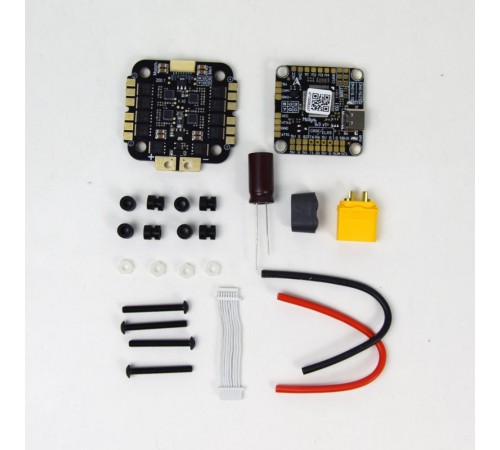

Комплект поставки:

1х Регулятор обертів "Франківськ v1"
1х Політний контролер "Львів v1"
1x Шлейф JST-SH 1,0 8pin 35 мм
4x Гвинти М3*25
4х Гайка пластикова М3
8х Силіконових демпфери
2х Провід AWG силіконовий
1х Конденсатор LOW ESR 1000 mF
1x Роз'єм ХТ-60 Amass
