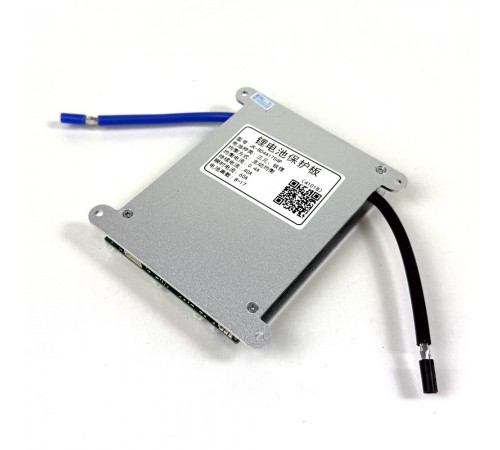

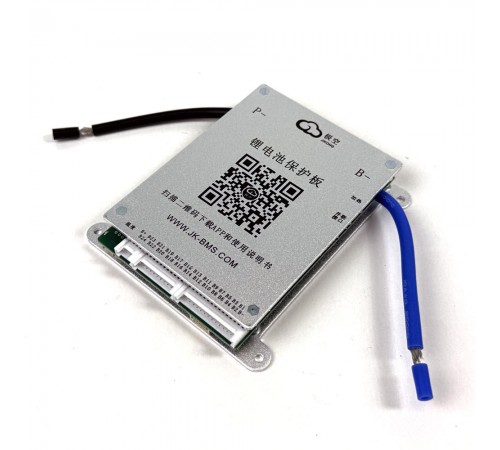

Контролер BMS з балансуванням JK-BD4A17S4P для літієвих акумуляторів

JK-BD4A17S4P — інтелектуальний BMS-контролер для літієвих акумуляторних батарей від 7 до 17 комірок. Сумісний з акумуляторами Li-ion (7-17S), LiFePO4 (8-17S) і LTO (12-17S), що робить його універсальним рішенням для електротранспорту, автономних електросистем, сонячних станцій і резервного живлення. Пристрій оснащений активною системою балансування зі струмом до 0.4 А, яка перерозподіляє енергію між осередками, вирівнюючи напругу й у такий спосіб подовжуючи термін служби батареї. Плата розрахована на безперервний струм до 40 А і пікове навантаження до 60 А, водночас оснащена багатоступеневим захистом: від перезарядження, перерозрядження, перегріву, короткого замикання і перевищення струму. Завдяки вбудованому Bluetooth-модулю та інтерфейсу RS485 контролер можна інтегрувати в розумні системи та контролювати параметри через мобільний застосунок на Android або iOS. Контролер компактний, зручний в установці та може налаштовуватися під конкретний тип батарей і умови експлуатації. У комплект входять два термодатчики, балансувальний шлейф і кабелі підключення. Кнопка керування з LED-індикацією купується окремо.
Функціональні особливості:


Підтримка акумуляторів Li-ion і LiFePO4 від 8 до 17 комірок


Активне балансування з максимальним струмом 0.4 A


Безперервний струм навантаження і заряду до 40 A, пік — 60 A


Інтерфейси Bluetooth і RS485, моніторинг через додаток


Регульований захист від перезаряду, перерозряду і перегріву


Температурний контроль, захист від короткого замикання


Управління та діагностика через Android/iOS-додаток


Технічні характеристики:

Робоча напруга: 20-100 В
Типи акумуляторів: Li-ion (7-17S), LiFePO4 (8-17S), LTO (12-17S)
Метод балансування: активний
Балансування: 0.4 A
Опір основного ланцюга: 2.8 мОм
Безперервний струм заряду: 40 A
Безперервний струм розряду: 40 A
Піковий струм (до 2 хв): 60 A
Захист за струмом: 10-40 A (регульований)
Напруга на комірку: 1-5 В, точність ±5 мВ
Захист від КЗ: є
Контроль температури: до 3 датчиків
Інтерфейси: Bluetooth, RS485
Споживання: 0.72 Вт у режимі балансування, 0.6 Вт без нього
Робоча температура: -30 °C ~ +70 °C
Розмір плати: 110×73×18 мм
Габарити: 210×150×45 мм
Вага: близько 200 г

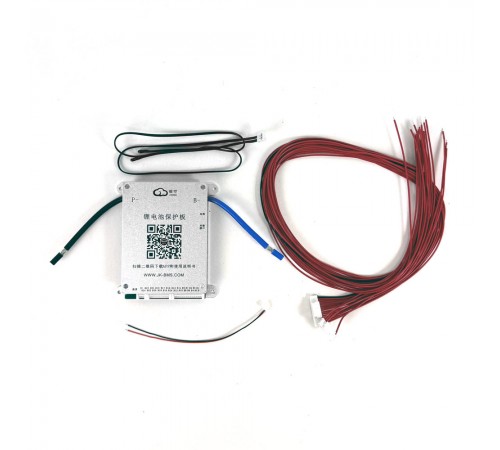

Комплектація:

BMS-контролер JK-BD4A17S4P з вбудованим Bluetooth
Балансувальний шлейф на 18 жил (≈75 см)
Два температурні датчики (≈40 см)

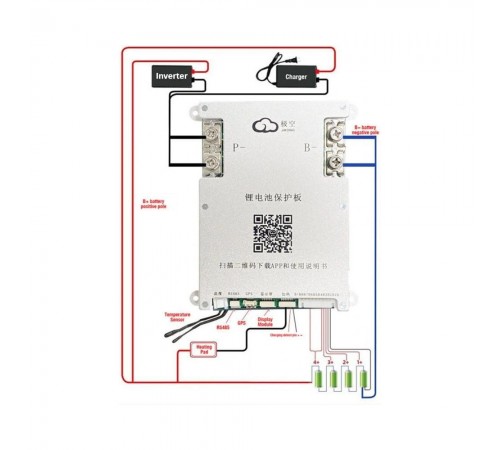

Силові дроти: P- (чорний), B- (синій)
Кабель для керування (кнопка купується окремо)
