Контролер Geos контролер AK-14 (SOKOL ZS) + зчитувач PR-W (SOKOL-KM2W)

Готовий комплект для организації контролю доступу на об'єкті.

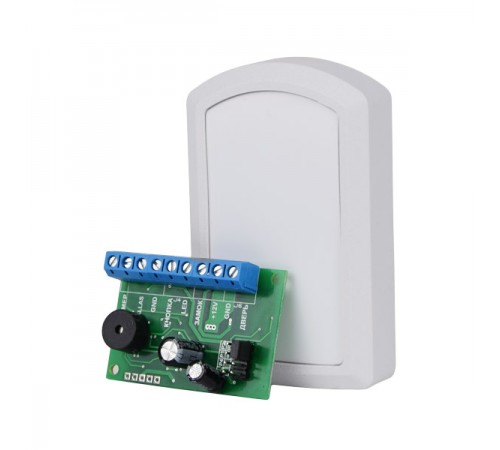

У комплект входять:

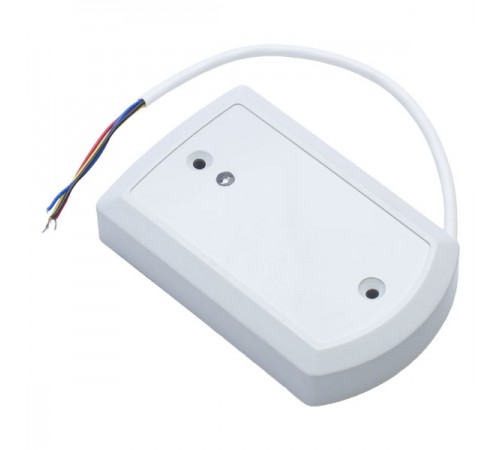

PR-W – RFID зчитувач формату EM-Marin, Temic і Vizit

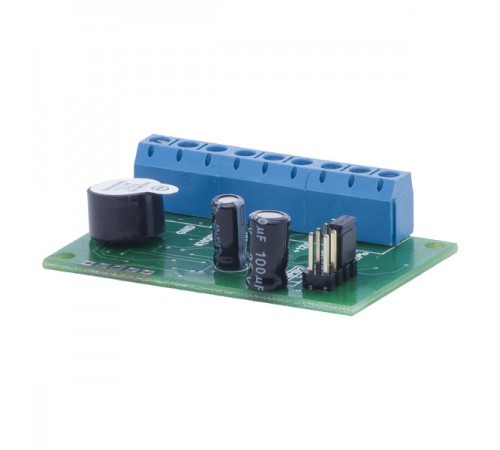

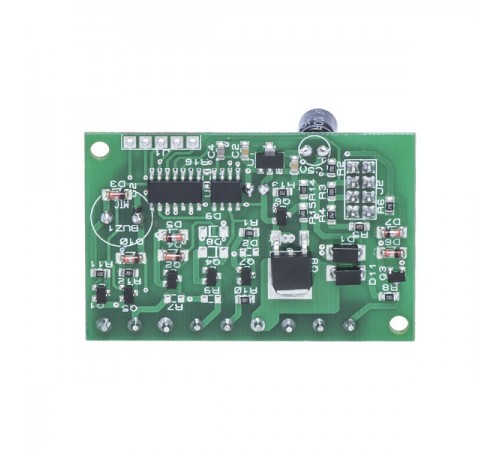

AK-14 – автономний контролер для систем контролю доступу з керуванням для електромагнітних / електромеханічних замків



Бренд: Geos


ПРИЗНАЧЕННЯ

Контролер AK-14:


Використовується в системах контролю і керування доступом. Прибор має пам'ять до 1360 карт. Вихід для замка типу відчинений колектор. Струм комутації до 7А. Час відмикання від 0..250с, заводський 6с.


Зчитувач PR-W:


Використовується в системах контролю і керування доступом. Прибор здатний зчитувати індивідуальний код карти, брелoка, браслету з міткою RFID, і передавати його контролеру.


ТЕХНІЧНІ ХАРАКТЕРИСТИКИ PR-W


Напруга живлення: 9…15В
Струм споживання в режимі очікування: 20мА
Максимальний струм споживання: 50мА
Робоча частота: 125кГц
Дальність зчитування: 10см
Вихідний протокол: Dallas i-Button
Режим роботи: довготривалий
Габаритні розміри: 90х57х25мм
Вологостійкий



МОНТАЖ ПРИСТРОЮ

Зчитувач PR-W монтується на рівній поверхні. Висота встановлення, а також розміщення пристрою повинні забезпечити легкий і безперешкодний доступ карт і брелоків до пристрою.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ AK-14


Кількість карт, що запам'ятовуються: 1360
Напруга живлення: 9…15В
Струм споживання в режимі очікування: 20мА
Максимальний струм споживання: 50мА
Робоча частота: 125 кГц
Вихідний протокол: Dallas i-Button
Режим роботи: довготривалий
Робоча температура: -20°С до +50°С
Маса блоку: 0,1 кг
Габаритні розміри: 73х46х18мм


СХЕМА ПІДКЛЮЧЕННЯ AK-14



Виносний зумер – необхідний, якщо в точці доступу чути сигнал зумера, вбудованого в контролер. Для збільшення гучності можна зняти з зумера наклейку.



Зчитувач TM (Touch Memory) – підключається по дводротовій схемі: два дроти – передача даних, два інших – керування світловим індикатором зчитувача. Використовуйте звиту пару.



Зчитувач Proximity (безконтактний) – зчитувач, що підтримує протокол Dallas Touch Memory. Для живлення в зчитувачах передбачений контакт «+12V», для загального дроту – «GND», для передачі даних – «DS 1990A». Якщо зчитувач оснащений входами керування індикацією: для зумера – «BEEP» або «ZUMM», для світлодіода – «LED» ви можете їх підключити.



Зовнішній діод – підключається якщо необхідна додаткова індикація, або до існуючого підсвічування зчитувача.



Кнопка вихід – кнопка з нормально відімкненими (Normally Open) контактами.



Замок – в якості замка може бути використаний електромагнітний замок або інвертована защіпка. При наданні доступу контролер знімає живлення з замка. Для здійснення керування електромеханічним замком або електромагнітною защіпкою прямої дії потрібно встановити джампер в положення 4. Тоді контролер у стані «відчинено» подаватиме живлення на замок. Обов'язково використання захисного діода паралельно контактам замка (діод підключається в зворотній полярності). Підходять діоди 1N5408, 1N5821, HER301 і аналогічні. Діод можна встановити безпосередньо на контактах контролера.



Блок живлення – для живлення пристрою можна використовувати або джерело безперебійного живлення, для забезпечення роботи замка при зникненні живлення електромережі, або джерело живлення відповідної потужності.
