Комплект автоматичного відчинення укриття Refuge-kit 003

Refuge-kit 003 - комплект відчинення укриття, що дозволяє автоматизувати вхід під час повітряної тривоги. У разі потреби Refuge-kit 003 дає можливість дистанційно керувати замком. Комплект побудований на базі такого ж обладнання, за допомогою якого вмикається сирена про повітряну небезпеку. Це перевірено та надійно!
Щоб система працювала в автоматичному режимі, тобто двері до укриття відчинялися відразу ж як пролунав сигнал повітряної тривоги, необхідно додатково сплатити 1800 грн - це вартість за підключення контролера до сервера СТ фалкон.

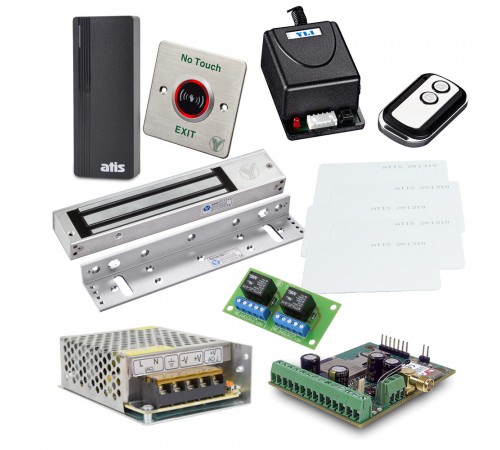

До складу комплекту входять:

контролер OKO-GSC4W з адаптованим ПЗ для дистанційного (централізованого) керування системами оповіщення
блок живлення Full Energy BGM-125Lite 12 В/5 А
кнопка виходу Yli Electronic ISK-841C
куточок монтажний MBK-280NL на вузькі двері
електромагнітний замок YM-280N
комплект радіоконтролеру Yli Electronic WBK-400-1-12
контролер із вбудованим зчитувачем EM-Marine вологозахищений ATIS ACPR-07 EM-W (black)
карточка EM-06(Print) (5 шт.)
плата BS - 2

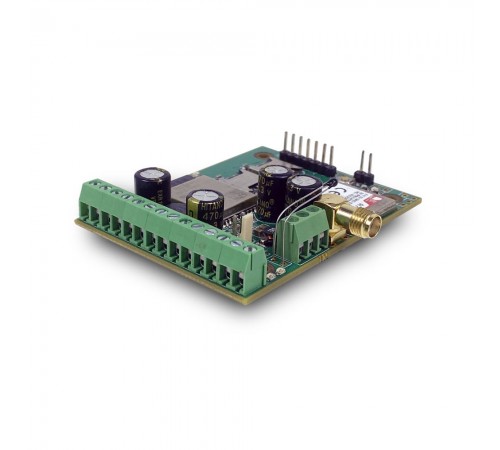

Характеристики контролера OKO-GSC4W
Керування здійснюється за допомогою програми Online_sw та/або DTMF командами, SMS. Доступні два канали керування з різними режимами роботи:

бістабільний
імпульсний одноразовий (довжина 2, 8, 30 секунд, 2 та 4 хвилини)
меандр, або багаторазовий імпульсний: активність/неактивність на запрограмований час протягом часу активності сирени - для збільшення уваги при роботі сирен типу С-28, С-40
імпульс увімкнення та після запрограмованого часу - імпульс вимкнення: для систем оповіщення з аудіозаписом

Вхід ручного відкриття та вхід ручного блокування дверей.
Вхід для контролю стану дверей.

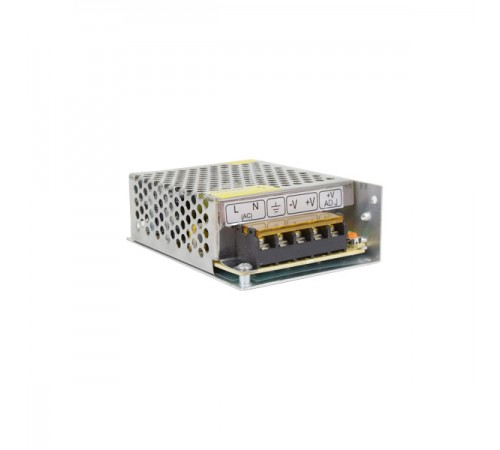

Характеристики блоку живлення

Тип блоку живлення: імпульсний
Вихід: +12 В / 5 А, клемник
Вхід: ~176-245 В, клемник
Корпус: металевий, перфорований
Розміри: 78 x 110 x 37 мм

Характеристики кнопки виходу

Тип монтажу: врізний
Спосіб натискання: безконтактний
Контакти: NO/NC/COM
Максимальний струм навантаження: 1 А
Матеріал: сталь нержавіюча
Колір: срібло
Робоча температура: -30 ~ +50°C
Розміри: 86 х 86 х 25.7 мм

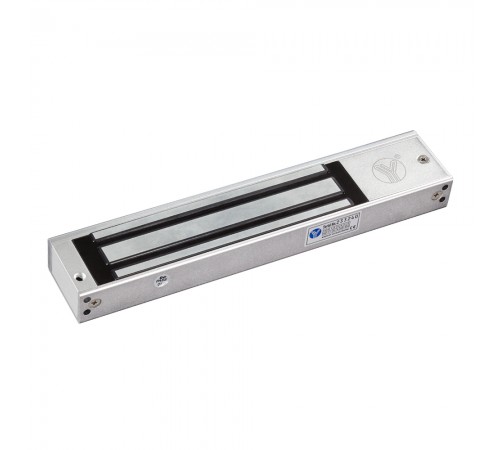

Характеристики замка:

Сила утримання: 280 кг
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: цинк
Живлення: DC12V | DC24V (перемикається перемичкою на замку)
Споживання: 12V/520mA | 24V/260mA
Розміри: замок із кріпильною планкою - 250 х 47.8 х 27.9 мм; відповідна планка 180 х 38.8 х 13 мм

Характеристики контролера із вбудованим зчитувачем

Тип підключення: дротове
Тип карт/брелоків: EM-Marine 125 кГц
Об'єм пам'яті: 2000 ідентифікаторів
Живлення: DC 12-18 В
Струм споживання: 35 мА
Матеріал: пластик
Розміри: 118 х 46 х 18 мм

Характеристики комплекту радіоконтролеру

Дальність дії: 50 м
Частота передачі: 433.92MHZ
Живлення: DC12V/12mA
Виходи: NO/NC/COM
Тип батарейки в брелок: 27 А
Розміри: 60 x 42 x 28 мм

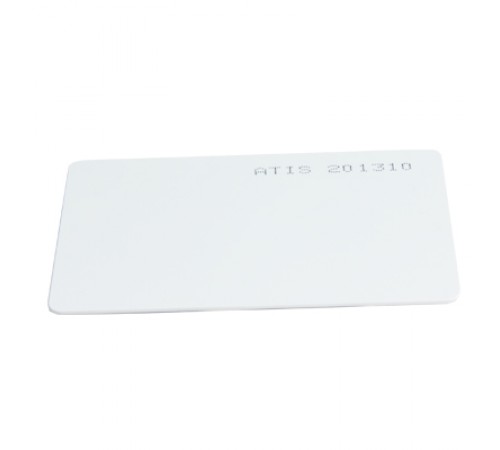

Характеристики карти

Тип: EM-Marine 125 кГц
ISO стандарт
Товщина - 0.8 мм

Плата BS - 2

Адаптер призначений для керування різними виконавчими пристроями (наприклад світло-звуковими оповіщувачами тощо). Адаптер дозволяє узгодити малопотужний пристрій керування (наприклад релейний вихід приладів приймально-контрольних, типу “відкритий колектор”) з потужним навантаженням. Адаптер також забезпечує гальванічну розв'язку між пристроєм керування і навантаженням.

Адаптер містить два незалежних канали виконаних за однією схемою.

Основні параметри:

· використовується реле з однією групою перемикаючих контактів;

· дозволяється комутація електричних навантажень постійного і змінного струму;

· напруга спрацьовування реле – 12В;

· струм спрацьовування реле, не більше – 40 мА;

· максимальний комутований струм:

при активному навантаженні (на постійній напрузі = 28В) – 12А;

при активному навантаженні (на змінній напрузі = 250В) – 10А;

при індуктивному навантаженні (на постійній напрузі = 28В) – 4 А;

при індуктивному навантаженні (на змінній напрузі = 120В) – 4А;

· опір електричного контакту, не більше – 0,1 Ом;

· позначення контактів: SC – перемикаючий контакт;

NC – нормально замкнений контакт;

NO – нормально розімкнений контакт;

+12V – контакти обмотки реле.
