Електромагнітний замок Yli Electronic YM-280H для системи контролю доступу

Yli Electronic YM-280H — накладний електромагнітний замок із силою утримання до 280 кг на розрив. Призначений для внутрішнього встановлення на металеві, пластикові, металопластикові, дерев'яні двері.
Що таке електромагнітний замок

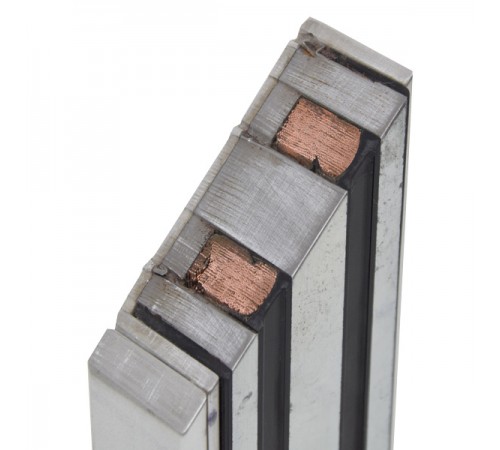

Магнітний або електромагнітний замок — пристрій для замикання дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.
Як працює електромагнітний замок
Електромагнітний замок встановлюється на дверну коробку, відповідна планка — на двері. При подачі живлення (DC12V/DC24V) — замок примагнічує відповідну планку, надійно замикаючи двері. За відсутності живлення — замок відкривається, що відповідає вимогам протипожежної безпеки. Для компенсації бавовни під час зачинення дверей, на відповідній планці передбачена гумова прокладка.
Де використовується електромагнітний замок
Електромагнітні замки використовують як виконавчі пристрої в системах контролю та управління доступом (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес-центрах та ін. приміщеннях.
Технічні характеристики:

Сила утримання: 280 кг
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: цинк
Живлення: DC12V / DC24V (перемикається перемичкою на замку)
Споживання: 12V/520mA — 24V/260mA
Розміри: замок із кріпильною планкою: 235х43х26.5мм; відповідна планка: 180х38.2х11.5мм

Комплектація:

Електромагнітний замок із кріпильною планкою
Відповідна частина
Кріпильний комплект
Монтажний стікер із розміткою
Інструкція

Встановлення електромагнітного замка:
Відповідна планка

Наклейте трафарет у місці встановлення відповідної частини на двері;
Із зовнішньої частини дверей просвердліть отвір d=16мм (згідно з інструкцією, але не до кінця!), і два неглибоких отвори d=8мм з внутрішньої сторони дверей для фіксації відповідної планки;
Закріпіть відповідну частину, встановивши болт із напівкруглою гладенькою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа

ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки — вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного примагнічування до замка.
Кріпильна планка замка: Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту
Електромагнітний замок: Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа.
Підключення живлення: Підключіть електромагнітний замок до живлення: (+) до червоного проводу; (-) до чорного
Сумісність:
Електромагнітний замок YM-280H сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів та іншими пристроями систем контролю доступу.
Сумісність замків з куточками Yli Electronichttps://docs.google.com/spreadsheets/d/1gwdTY1zecAuoGajM6FpZNr4p-1mNHwyAiMH4Ut1mwl8
