Комплект для швидкого заряджання LiFePO4 акумуляторів (FEG-128 і FEG-1218)

Комплект для швидкої зарядки LiFePO4 акумуляторів забезпечує швидке заряджання АКБ без ризику перезарядження. Захищає від перенавантаження, перегріву, глибокого розряду АКБ.
Призначення
Імпульсний блок живлення перетворює змінну напругу мережі в постійну, а підвищуюче-знижуючий перетворювач стабілізує цю напругу в потрібному для LiFePO4 акумулятора діапазоні. Це забезпечує стабільну напругу заряду, незалежно від перепадів в мережі живлення.

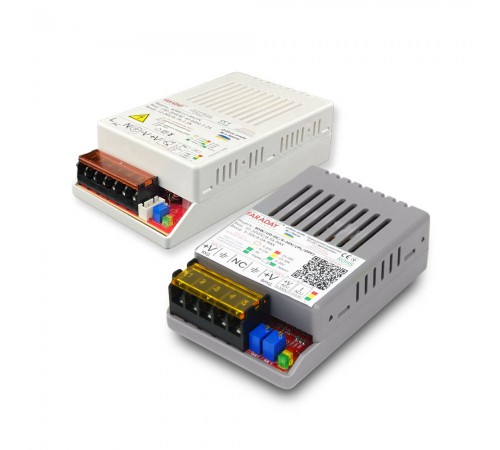

В комплект входить:1 x Підвищуючий-знижуючий перетворювач Faraday Electronics DC/DC 80W/UD-DC/5-30V1 x Блок живлення Faraday Electronics 80Wt/12-36V/PL
Для швидкого заряджання LiFePO4 акумуляторів необхідно:

Зібрати схему згідно із зображенням в інструкції, не підключаючи АКБ (контрольні прилади можуть тимчасово прикладатись до конкретних клем для вимірювань), і відкрити паспорт АКБ для отримання значень струму і напруги для швидкого заряду.
За допомогою потенціометра на блоці живлення виставити напругу трохи вищу за необхідну для заряду АКБ, наскільки це можливо.
За допомогою потенціометра «V+» на перетворювачі виставити напругу потрібну для заряду АКБ.
Підключити АКБ і точно відрегулювати напругу потрібну для заряду АКБ за допомогою потенціометра «V+» на перетворювачі.
Виставити максимально допустимий струм заряду за допомогою потенціометра «I+» на перетворювачі, якщо він недосяжний, виставити максимально можливий.
Для процесу заряджання АКБ не потрібні контрольні прилади (їх можна вимкнути), а закінчення заряджання регулюватиметься BMS АКБ.
АКБ тримати підключеним трохи довше паспортного значення часу швидкого заряджання.

Функціональні особливості блока живлення

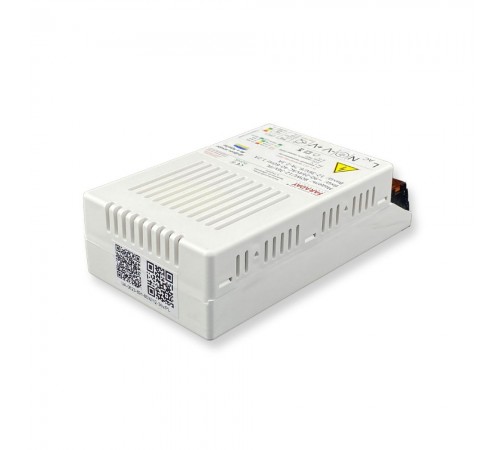

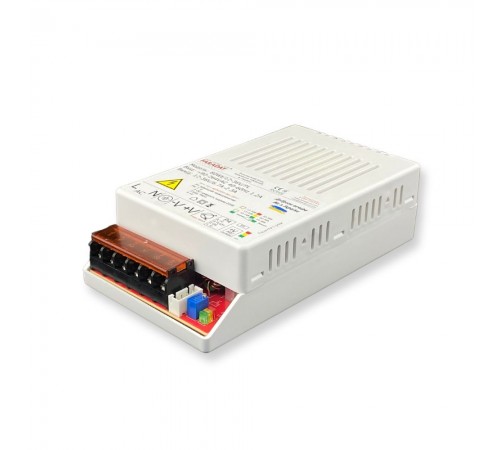

Блок живлення Faraday Electronics 80Wt/12-36V/PL імпульсний, одноканальний.

багатооборотний резистор для підлаштування
100% автоматичний захист виходу
термостабілізація вихідної напруги
зовнішнє керування напругою/вимиканням
можливість кріплення на DIN-рейку (тримач поставляється окремо)
індикація роботи 3-ма світлодіодами
інформаційний OC вихід наявності мережі
високий ККД

Технічні характеристики
Вихід

вихідна потужність: 80 Вт
вихідна напруга: 11.8-37.5 В
номінальний вихідний струм: 6.7 А (12 В), 4 А (24 В), 2.7 А (36 В)
шум і пульсації: ≤40 мВ
температурний дрейф: ≤0.5%
максимальний струм пульсації ОС: 40 мА

Вхід

вхідна напруга: AC 86-264 В, DC 110-380 В
ККД первинного джерела: 86% (12 В), 89% (24 В), 90% (36 В)
стартовий струм: 35 А
час запуску: менше ніж 500 мс
частота перетворення: 65-130 кГц
частота вхідного струму: 47-63 Гц
потужність холостого ходу: ≤0.4 Вт (12 В), ≤0.6 Вт (24 В), ≤0.9 Вт (36 В)

Час напрацювання на відмову: 150 000 годинРобоча температура: від -25°C до + 70°CКорпус: пластиковий<Розміри: 133 х 76 х 38мм
Функціональні особливості перетворювача

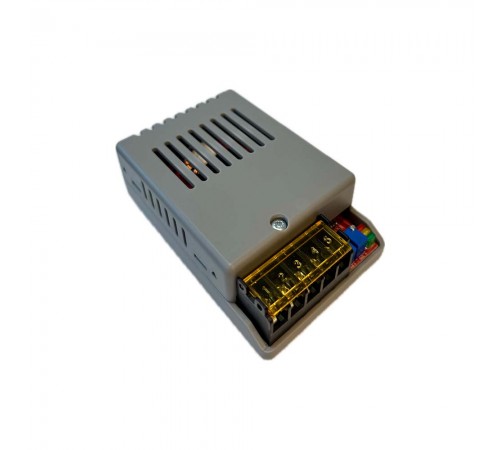

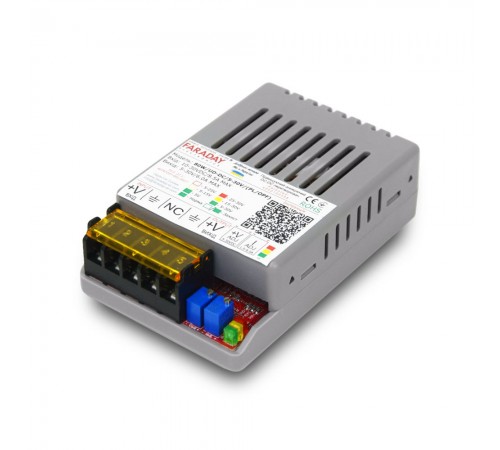

Підвищуючий-знижуючий перетворювач Faraday Electronics DC/DC 80W/UD-DC/5-30V для отримання стабільної напруги в діапазоні DC 4.7-29.5В незалежно від вхідної напруги в діапазоні 10-30V DC.

вхідна напруга DC 10-30В
вихідна напруга DC 5-30В
регулювання вихідного струму 1.5-6А
індикація вихідної напруги трьома світлодіодами
100% автоматичний захист виходу
вбудований захист від перегріву
процесорне управління захистом і зарядом АКБ
заряд будь-якого АКБ з напругою 4.7-29.5В

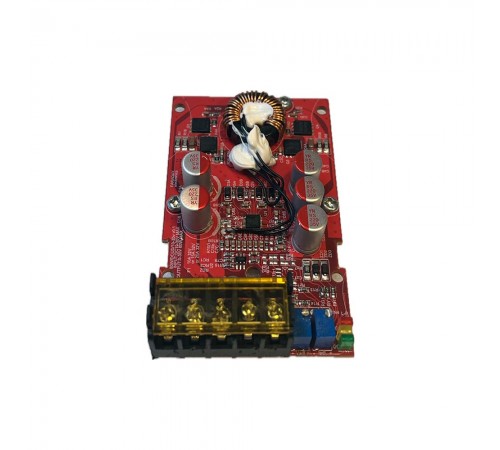

два плеча - чотири MOSFET
підвищуючий-знижуючий контролер
максимальна вихідна потужність 180W
захисний діод та запобіжник від переполюсування на вході

Технічні характеристики
Вхід/Вихід

номінальна вихідна потужність: 80Вт
вихідна напруга: DC 4.7-29.5В
вихідна напруга: DC 10-30В
напруга заряду АКБ: DC 4.7-29.5В
напруга відключення АКБ: 10В
вихідний струм: 8.5А
вихідний струм на навантаження: 1.5-6А
струм заряду АКБ: 1.5-6А
рекомендована ємність АКБ: 2-50А/г
струм підтримки зарядженого АКБ: 20-100мА залежно від типу АКБ
струм холостого ходу від АКБ: вихід: 5В - 1Вт / 30В - 2Вт
шум і пульсації: вихід: 5В - 25мВ / 30В - 250мВ
ККД первинного джерела: 91-99%

Час напрацювання на відмову 150 000 годин, робоча температура від -40°C до +85°C, пластиковий корпус, розміри 84х53х25мм.
